概述：
本系列微阻緩閉蝶形止回閥采用斜盤式大偏心設計，雙偏心結構。同時設有分級式緩沖油缸，可實現兩段式關閉，即在關閉時先關85%—90% （不受油缸阻尼），在緩關10%—15%（受油缸阻尼），緩關時間可調，即可達到消除水錘之更佳效果。安裝于水泵出口可防止停泵時破壞性水錘產生。故此閥可廣泛用于市政。電廠、冶金、石化等行業的給排水系統。
特 點：
●采用斜盤式大偏心設計，雙偏心結構，啟閉動能性能好，開啟壓力低（≤0.08Mpa），并且流阻小，振動小。

●緩閉裝置設計新穎，結構緊湊合理，性能可靠，關閥時間采用快、慢，兩段式，慢關段緩閉時間在1~60秒可調，可使用于不同的工況，減少水錘之影響。
●閥軸采用貫穿式，安全可靠。閥體后端，采用閥瓣軸向可調式機構，密封效果佳，可調之零泄漏。
●閥軸的軸承采用自潤式軸承，摩擦阻力小，勿需注油。
●閥瓣與閥軸聯接采用退拔銷結構，緊密結合無間隙，軸瓣連接更牢固。
●有軟、硬密封結構可供用戶根據不同工況選用。

工作原理：

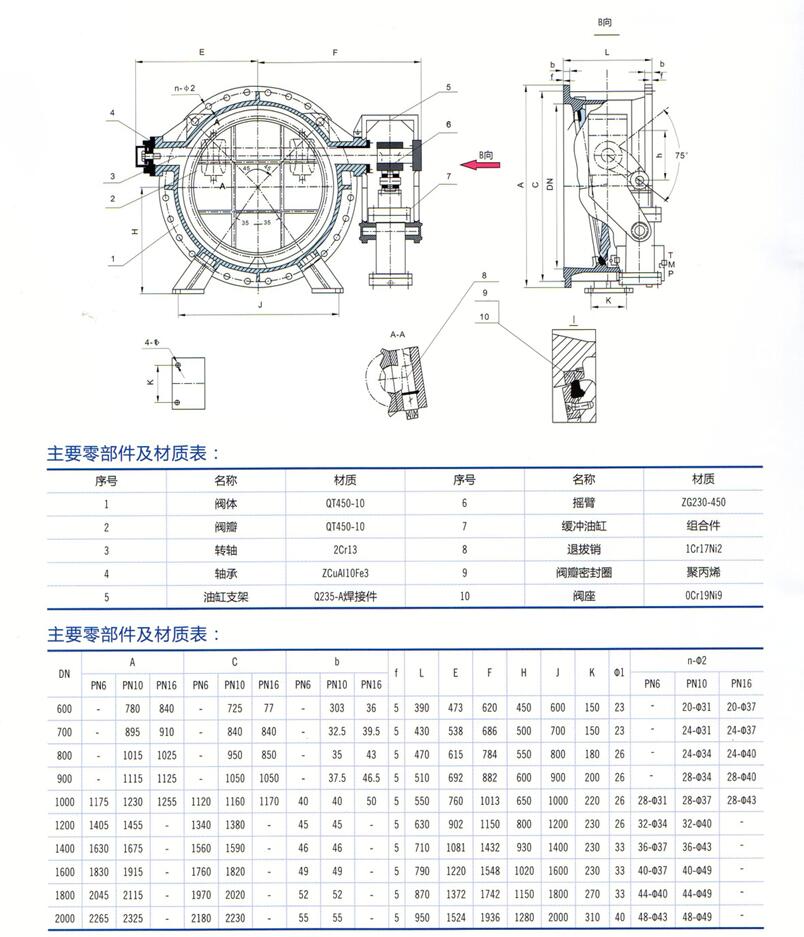

本形式止回閥主要由閥體、閥瓣、轉軸、搖臂、緩沖液壓缸等組成，本閥靠進口介質壓力推動閥瓣開啟使介質通過，閥瓣通過轉抽帶動搖臂將緩沖油缸中活塞桿拉到開啟位置。當介質停止流動時（如泵突然停止運轉）由于閥瓣自重及介質倒流的作用，是閥瓣自動關閉。由于緩沖裝置的作用，閥瓣關閉分兩個階段。

第一階段：從全開位置到運行了85%-90%行程為快關段，在這個階段，閥瓣帶動搖臂同時做順時針方向轉運動，油缸活塞桿被壓回缸體內部，在這個階段阻尼裝置作用小，閥瓣關閉速度很大。

第二階段，從85%-90%行程以后至關為慢關段，在這個階段，阻尼裝置作用很大，為得到合適的關閉速度，可通過調節油路單向節流閥的開度以調節油路系統是阻尼大小，從而消除破壞性水錘，起到保護泵，閥及管路系統的作用。
